Bộ mạch điều khiển step trục Z vít me chế trụ máy hàn cell pin

Giới thiệu Bộ mạch điều khiển step trục Z vít me chế trụ máy hàn cell pin tại E3 Audio Miền Nam

* Xem chi tiết mạch khiển tại:
https://youtu.be/pIGUF2gEMIw

* MẠCH V2 CHỈ SỬ DỤNG NGUỒN PIN CÁCH LY, KHÔNG DÙNG NGUỒN ADAPTER, NÊN DÙNG PIN 4S HOẶC 5S

* ĐẶC ĐIỂM:

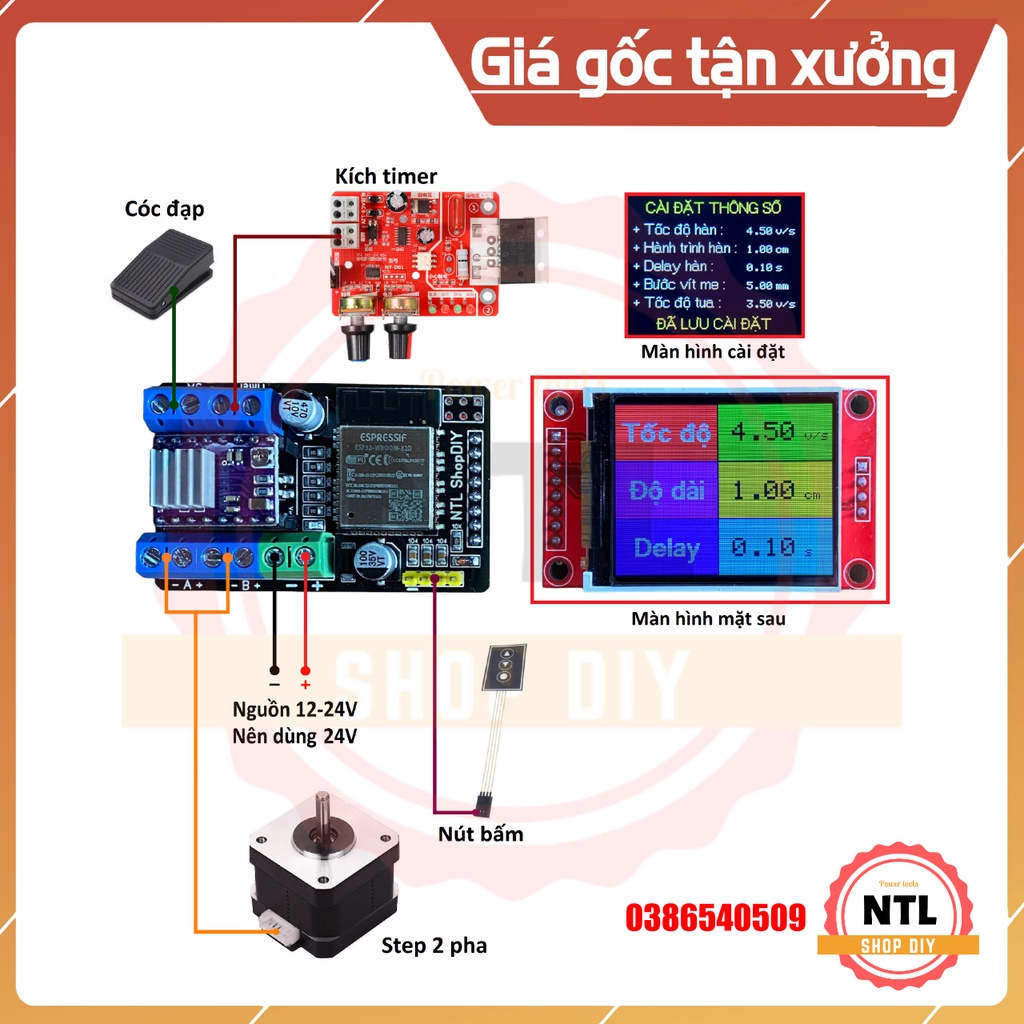

– Điều khiển trụ Z lên xuống tự động khi hàn cell pin.
– Có bảo vệ cắm nhầm cóc, bảo vệ ngược cực nguồn.
– Mạch đã đấu nối sẵn các jack, ae mua về chỉ cần cắm lại là được.

* THÔNG SỐ KỸ THUẬT:

* HƯỚNG DẪN SỬ DỤNG:
– Sử dụng nguồn cấp 24 VDC, 3A trở lên hoặc pin 5S.
– Cài thông số trước khi sử dụng.
+ 5 thông số : Tốc độ quay – Độ dài (hay số vòng quay) – Thời gian ngâm kim dừng lại để hàn (phù hợp mọi độ dày của kẽm hàn) – Bước vít me – Tốc độ tua lên xuống
+ 3 nút bấm : Tua lên (up) – Tua xuống (down) – Nút hàn (nếu dùng cóc đạp thì nối ở 2 chân chờ sẵn trên mạch).

– Để cài đặt:
+ Ấn giữ nút tròn 2s để vào cài đặt (sẽ hiện biểu tượng ”>>” ở thông số đang cài đặt), ấn nút lên xuống để thay đổi thông số.
+ Ấn tiếp nút tròn để cài đặt thông số tiếp theo cho đến khi mất biểu tượng ”>>” là đã lưu.

* THÔNG TIN CẢNH BÁO AN TOÀN:
– Không sử dụng nguồn quá 25V.
– Cấp đúng cực âm dương cho bộ mạch điều khiển.

* XUẤT XỨ: Trung Quốc
– Thiết kế và lắp ráp tại: Việt Nam
– Ngày sản xuất: 08/2022

* LƯU Ý:
– Hiện thông số Độ dài tối đa là 5cm, Trễ delay tối đa 2s, bác nào cần cao hơn thì ib trước khi đặt.
– AE có mạch Driver rồi thì chỉ cần mua mạch điều khiển.
– Bộ sản phẩm KHÔNG kèm động cơ bước step, cóc đạp và mạch timer.
– Mọi trường hợp tác động vào mạch sẽ KHÔNG được bảo hành.

* CHỊU TRÁCH NHIỆM VỀ HÀNG HÓA:
– NLT ShopDIY – Nguyễn Thành Long.
– Địa chỉ: Số 44, Sơn Dương, TP.Hạ Long, Quảng Ninh.
– SĐT – Zalo: 0386540509.
