Mạch bảo vệ pin 21v 5s pin li-ion, mạch sạc 21v dùng sạc adaptor 5.0 (mẫu 1)

Mạch bảo vệ pin là một bộ phận không thể thiếu của mỗi quả pin. Nó bao gồm các thành phần có công dụng bảo vệ nhất định. Cụ thể như sau:

• PTC: Có tác dụng chống lại sự tăng nhiệt độ quá định mức. Đồng thời nó gián tiếp bảo vệ lại hiện tượng quá dòng. Khi đó PTC sẽ tự động cài đặt lại ( Reset).
• CID: Còn được gọi với các tên khác là van nén (Pressure Valve). Nó có tác dụng vô hiệu hóa hoạt động của phoi pin vĩnh viễn trong trường hợp vượt quá ngưỡng cho phép.
• PCB: Có khả năng bảo vệ cục pin khỏi hiện tượng xả cạn hay sạc điện quá ngưỡng. Dòng xả quá cao thì nó sẽ tự động reset hay khởi động lại khi đặt pin vào nguồn sạc. Điều này phụ thuộc vào thiết kế của PCB.

Viên pin 18650, với ý nghĩa tên gọi là đường kính 18mm, và chiều dài 65mm. Kích thước này không đúng trong thực tế lắm. Thực ra viên pin có thể dài hơn vài mm và đường kính có thể rộng hơn chút xíu, vì chúng được gắn thêm mạch bảo vệ.

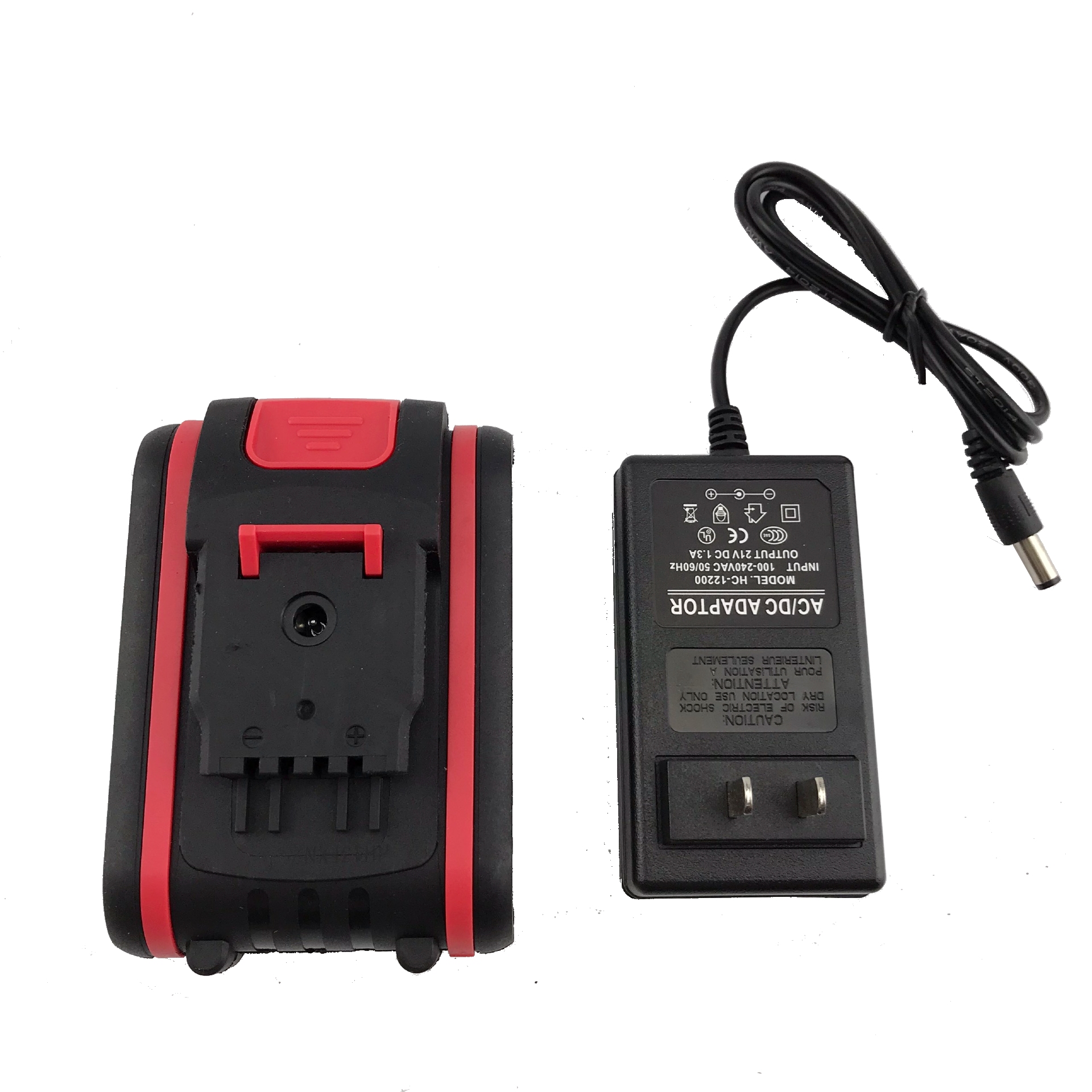

Mạch pin 21v dùng để bảo vệ quá tải cho pin 5 cell pin 18650 li-ion dùng sạc cắm adaptor.

Mạch sạc pin máy khoan 21V chế pin máy khoan được sử dụng trong pin máy khoan, máy bắt vít, máy cưa,… có mức điện thế 21V (Hitachi, Voto…)

Bạn đang đọc: Mạch bảo vệ pin 21v 5s pin li-ion, mạch sạc 21v dùng sạc adaptor 5.0 (mẫu 1)

Thông tin chi tiết Mạch bảo vệ pin 21v 5 cell pin li-ion, mạch sạc 16v dùng sạc adaptor:

– Số cell sử dụng : 5 cell tiếp nối đuôi nhau
– Điện thế xả cạn : 18 v
– Điện thế sạc đầy : 21 v

– Dòng xả liên tục (hoạt động): 0A – 10A

Xem thêm: Sạc Pin 12V Cho Máy Khoan Pin 12V – Thiết Bị Sạc Pin 12V Chất Lượng Tốt

Khuyến nghị:

– Nếu đóng 5 cell tiếp nối đuôi nhau thì nên chọn cell có dòng xả từ 15C – 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn ( dòng xả cao ) .
– Hàn theo thứ tự từ B – ( 0V ), B1 ( 3.7 V / 4.2 V ), B2 ( 7.4 V / 8.4 V ) và B + ( 11.1 V / 12.6 V ) .
– Các chân – và + là ngỏ ra Tải ( P – hay D – ) và vào Sạc ( C – ) .

Hỗ trợ 1 đổi 1 nếu mạch pin 21v lỗi do sản xuất (không bảo hành với trường hợp hỏng hóc, chập cháy ngoài lỗi sản xuất hoặc sản phẩm đã qua sửa chữa)

Xem thêm: Sạc Pin 12V Cho Máy Khoan Pin 12V – Thiết Bị Sạc Pin 12V Chất Lượng Tốt

Giá trên áp dụng cho 01 x mạch bảo vệ pin 21v

Công ty TNHH kinh doanh xuất nhập khẩu Khai Sơn
Nhập khẩu, phân phối, gia công, sửa chữa các loại máy móc, công cụ cầm tay, linh kiện, phụ tùng các loại
Liên hệ để được tư vấn.
