Máy cắt tôn thủy lực là một máy gia công sắt kẽm kim loại tấm có biên dạng cắt theo đường thẳng. Máy cắt tôn được dùng rất nhiều trong những nhà máy sản xuất sản xuất dầm chữ H, I, những nhà máy sản xuất chuyên sản xuất những biên dạng sắt kẽm kim loại dạng hộp như vỏ tủ điện, vỏ téc .

Máy cắt tôn thủy lực – Giá tốt chất lượng cao

Mắy cắt tôn thủy lực là một máy gia công kim loại tấm có biên dạng cắt theo đường thẳng. Máy cắt tôn được dùng rất nhiều trong các nhà máy sản xuất dầm chữ H,I, các nhà máy chuyên sản xuất các biên dạng kim loại dạng hộp như vỏ tủ điện, vỏ téc,…

Chọn máy cắt tôn thủy lực là một vấn đề khá khó khăn, vì chọn loại máy cần đáp ứng năng suất và phù hợp với sản phẩm là một vấn đề không hề dễ dàng.

Hôm nay, Công ty TNHH Xây Lắp Điện Cường Thịnh xin cung cấp những thông tin liên quan tới máy mà mọi người cần biết để có thể lựa chọn máy phù hợp

Bạn đang đọc: Máy cắt tôn thủy lực – Giá tốt chất lượng cao

Mọi chi tiết xin liên hệ : Mr.Hiếu : 0839139466

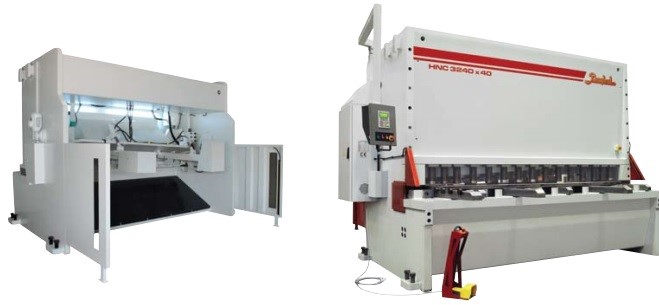

máy cắt tôn thủy lực

1. Máy cắt tôn, máy cắt tôn thủy lực là gì ?

Máy cắt tôn thủy lực là một máy gia công kim loại tấm có biên dạng cắt theo đường thẳng. Máy được dùng rất nhiều trong các nhà máy sản xuất dầm chữ H,I, các nhà máy chuyên sản xuất các biên dạng kim loại dạng hộp như vỏ tủ điện, vỏ téc,…

Máy được chế tạo nguyên khối, khử ứng suất dư nên hạn chế rung động, sai số lắp ghép giúp cho máy có khả năng cắt chính xác, vết cắt đẹp, nên được dùng rất nhiều trong ngành công nghiệp gia công kim loại tấm như đóng tàu, oto, …

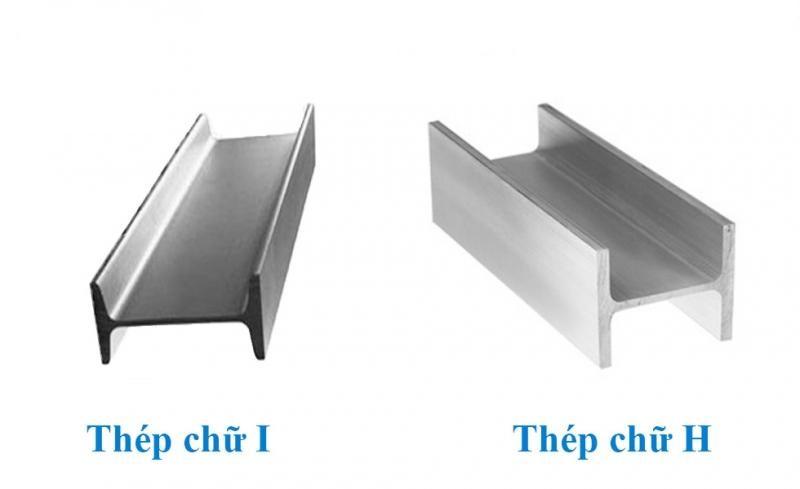

sản phẩm máy cắt tôn

2. Các loại máy cắt tôn thủy lực

Máy được chia làm 2 loại :

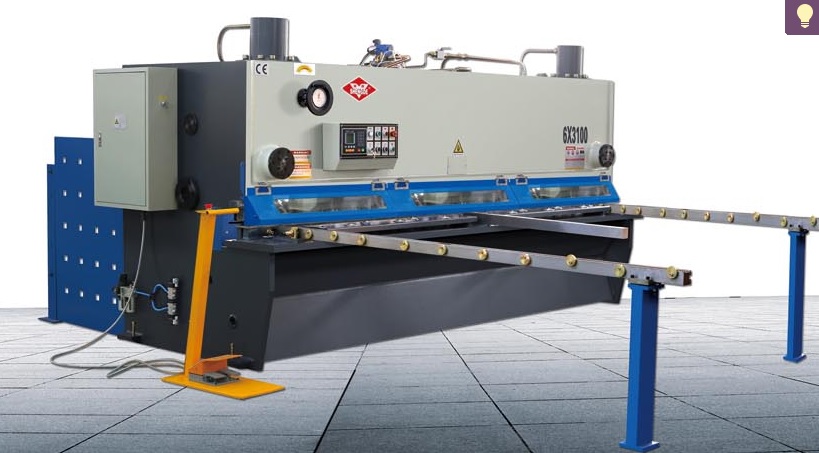

( Góc cắt không thay đổi ) dùng để gia công các loại dầm, thép dày vì loại máy cắt tôn này có thể cắt tôn với những chiều dày, chiều dài đa dạng. Tham khảo tại đây

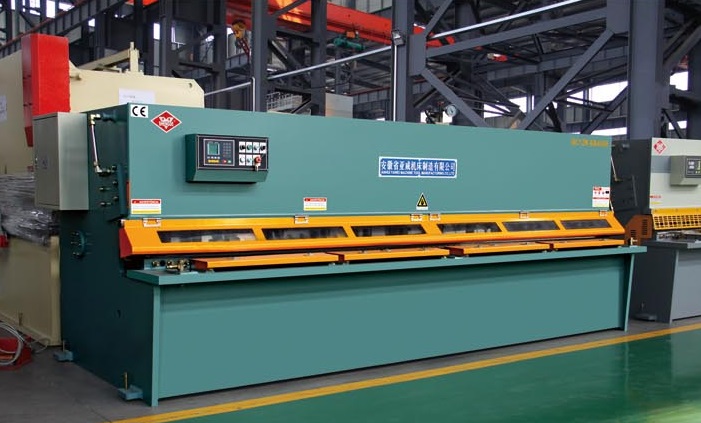

( Có góc cắt biến hóa ) Dùng để gia công những loại vỏ tủ điện, vỏ téc hay những loại tôn có kích cỡ nhỏ .

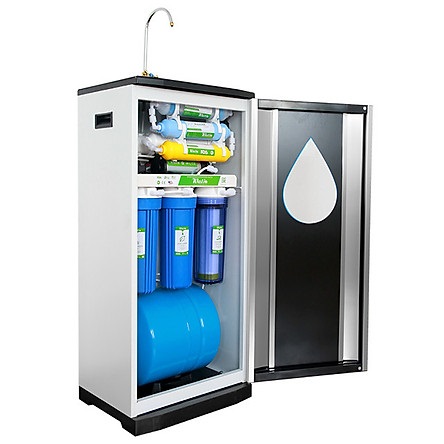

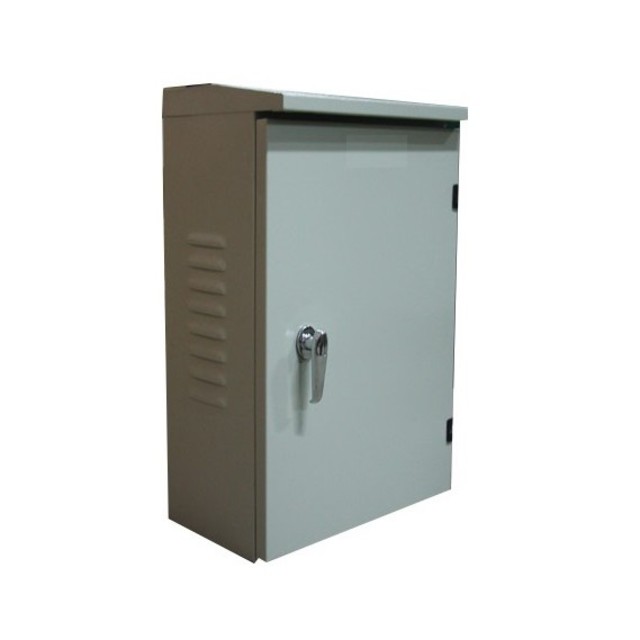

vỏ tủ điệnh vỏ máy lọc nước

3. Cấu tạo máy cắt tôn thủy lực

Bộ phận chính

Máy cắt tôn gồm có những bộ phận chính như sau :

Thân máy : Được đúc nguyên khối, có khả năng giảm rung động tối đa, vững chãi giúp cho việc gia công chính xác hơn, tải xy lanh tốt hơn. Khung máy sẽ là bệ đỡ của 2 xy lanh thủy lực, cơ cấu gá dao, cữ chặn và hệ thống thủy lực.

Hệ thống thủy lực : Cụm bơm thủy lực dùng để bơm dầu, hoặc khí vào hệ thống xy lanh, giúp xy lanh có thể hoạt động trơn tru, tạo lực cắt để cắt kim loại tấm.

Hệ thống xy lanh : là hệ thống cấp lực cho bộ gá dao động, hệ thống hai xy lanh đồng thời đi xuống giúp hệ thống gá dao chuyển động cắt lên phôi.

Cữ chặn sau : Có tác dụng để lựa chọn chiều rộng, chiều dài phôi cần cắt, cữ chặn này được điều chỉnh bằng một động cơ servo điều khiển vít me bi cực kì chính xác, giúp kích thước cắt có thể chính xác tới 0,1-0,5mm.

Bộ điều khiển : Bộ phận quan trọng nhất của máy cắt tôn, bộ phận giúp điều khiển hệ thống thủy lực, hệ thống kẹp phôi, cữ chặn sau, cắt phôi trơn tru, điều khiển một cách chính xác và tương quan với nhau.

Hệ thống kẹp phôi : Hệ thống kẹp phôi bằng lò xo giúp phôi cố định khi cắt. Khi có tín hiệu gia công, hệ thống kẹp phôi sẽ kẹp phôi cố định sau đó mới tiến hành cắt.

Hệ thống gá dao : Giúp ghép các mảnh dao theo tiêu chuẩn lên máy, hệ thống liên kết truyền động với hệ thống xy lanh thủy lực để đưa dao ăn vào phôi.

Giá đỡ phôi : Sau khi phôi được gia công xong, sẽ được rơi ra phía sau của máy. Phôi sẽ trượt trên giá đỡ để di chuyển tới vị trí tập kết sản phẩm.

Cơ cấu chỉnh khe hở lưỡi cắt : Giúp điều chỉnh khe hở lưỡi cắt phù hợp với chiều dày tôn, đảm bảo vết cắt đẹp và đáp ứng kích thước sau khi cắt.

Lưỡi dao cắt : được làm từ vật liệu hợp kim, độ bền và chống mài mòn cao

Lưỡi dao cắt trên cùng : sử dụng được hai cạnh cắt khi mòn hoàn toàn có thể hòn đảo lại dùng liên tục .Lưỡi dao cắt dưới : sử dụng được 4 ( bốn ) cạnh cắt khi mòn hoàn toàn có thể hòn đảo lại dùng liên tục .

Máy cắt tôn thủy lực Trung Quốc có những kết cấu, phụ kiện thích hợp để vận hành :

hệ thống giá đỡ phôi bộ điều khiển khe hở lưỡi cắt

Hệ thống giá đỡ phôi Bộ điều khiển và tinh chỉnh tiêu chuẩn Điều chỉnh khe hở lưỡi cắt

giá đỡ phôi cảm biến phía sau hệ thống cữ chặn sau

Giá đỡ phôi sau cắt Cảm biến bảo đảm an toàn phía sau Hệ thống cữ chặn sau

Hệ thống bộ điều khiển đa dạng

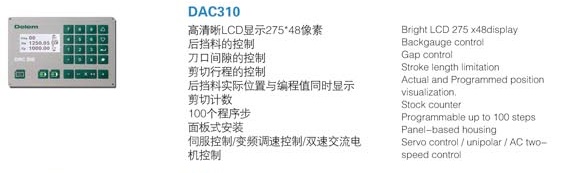

Bộ điều khiển DAC310

Màn hình hiển thị LCD 275x48mm
Điều khiển cữ chặn sau
Điều chỉnh khe hở
Hành trình tối đa
Nhiều chươgn trình vận hành, lấy vị trí
Hệ thống đếm tiêu chuẩn
Chương trình lưu trữ 100 bước
Điều khiển động cơ Servo, AC 2 bước

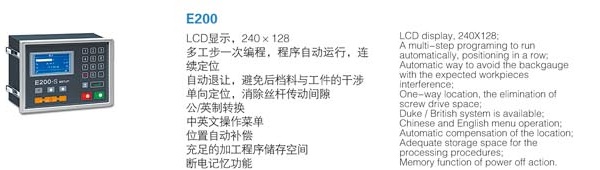

Bộ điều khiển E200

bộ điều khiển e200

Màn hình LCD 240×128
Chạy trương trình đa bước tự động
Tự động điều chỉnh cữ sau
Giao diện tiếng anh/trung
Tự động xác định vị trí
Bộ nhớ sẽ dừng khi tắt điện
Hệ thống lưu trữ chương trình trung bình

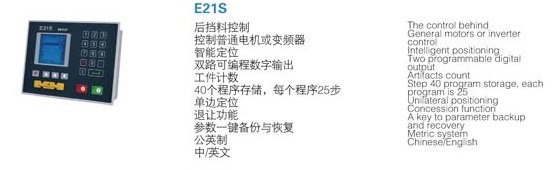

Bộ điều khiển E21S

Hệ thống điều khiển phía trong
Điều khiển động cơ hoặc biến tần
Hệ thống định vị thông minh
Chương trình 40 bước, mỗi chương trình 25 bước
Chìa khóa để khôi phục bộ nhớ
Hệ thống đơn vị dạng mét
Ngôn ngữ Trung/Anh

4. Nguyên lý cắt của máy cắt tôn

Máy có cơ cấu tổ chức cắt dựa trên dạng kéo. Dao phía dưới cố đinh, dao phía trên hoạt động với góc nghiêng 1-5 độ để cắt từ từ phôi theo chiều dài cắt lớn nhất của máy .Nguyên lý cắt của máy cắt tôn gồm có những bước như sau :

Bước 1 : Chỉnh khe hở lưỡi cắt phù hợp với sản phẩm định cắt, điều này cực kì quan trọng. Khe hở sẽ ảnh hưởng tới tuổi thọ của lưỡi dao, cũng như vết cắt của tôn có được đẹp hay không .

Bước 2 : Chọn chiều sâu của cữ chặn sau. Việc này để điều chỉnh chiều dài hay kích thước của phôi mà mình muốn cắt .

Bước 3 : Chạy thử, cắt thử xem máy có vấn đề gì không. Kiểm tra hoạt động của hệ thống kẹp phôi, khoảng cách cữ chặn, lưỡi dao có đi hết hành trình cắt hay không .

Bước 4 : Đặt phôi lên bàn làm viềc, đưa từ từ phôi cho đến khi chạm cữ chặn sau .

Bước 5 : Tiến hành cắt và lấy sản phẩm sau khi máy dừng toàn bộ hoạt động.

5. Bảng thông số kỹ thuật

Thông số kỹ thuật máy cắt tôn thủy lực Trung Quốc QC12K

thông số kỹ thuật

Loại máy	Khả năng cắt (mm)	Chiều dài cắt (mm)	Góc cắt Độ	Lực cắt (kN/cm)	Thời gian hết hành trình	Công suất (kW)
4×2500	4	2500	1 độ 30 ’	< 450	> 20	5.5
4×3200	4	3200	1 độ 30 ’	< 450	> 17	5.5
4×4000	4	4000	1 độ 30 ’	< 450	> 12	5.5
4×6000	4	6000	1 độ 30 ’	< 450	> 8	7.5
6×2500	6	2500	1 độ 30 ’	< 450	> 20	7.5
6×3200	6	3200	1 độ 30 ’	< 450	> 12	7.5
6×4000	6	4000	1 độ 30 ’	< 450	> 15	7.5
6×5000	6	5000	1 độ 30 ’	< 450	> 6	11
6×6000	6	6000	1 độ 30 ’	< 450	> 6	11
8×2500	8	2500	1 độ 30 ’	< 450	> 18	7.5
8×3200	8	3200	1 độ 30 ’	< 450	> 10	11
8×4000	8	4000	1 độ 30 ’	< 450	> 13	11
8×5000	8	5000	1 độ 30 ’	< 450	> 6	7.5
8×6000	8	6000	1 độ 30 ’	< 450	> 6	11
10×2500	10	2500	1 độ 30 ’	< 450	> 18	11
10×3200	10	3200	2 độ	< 450	> 11	11
10×4000	10	4000	2 độ	< 450	> 10	11
10×5000	10	5000	2 độ	< 450	> 5	11
10×6000	10	6000	1 độ 30 ’	< 450	> 11	15
12×2500	12	2500	1 độ 40 ’	< 450	> 8	18.5
12×3200	12	3200	1 độ 40 ’	< 450	> 6	18.5
12×4000	12	4000	1 độ 30 ’	< 450	> 6	18.5
12×5000	12	5000	2 độ	< 450	> 6	18.5
12×6000	12	6000	2 độ	< 450	> 5	30
12×8000	12	8000	2 độ	< 450	> 8	30
16×2500	16	2500	2 độ30 ’	< 450	> 9	18.5
16×3200	16	3200	2 độ30 ’	< 450	> 6	18.5
16×4000	16	4000	2 độ30 ’	< 450	> 5	18.5
16×5000	16	5000	2 độ30 ’	< 450	> 5	18.5
16×6000	16	6000	2 độ30 ’	< 450	> 3	37
16×8000	16	8000	2 độ30 ’	< 450	> 6	37
20×4000	20	4000	3 độ	< 450	> 5	30
20×5000	20	5000	3 độ	< 450	> 4	30
20×6000	20	6000	3 độ	< 450	> 4	30
25×3200	25	3200	3 độ	< 450	> 6	40
25×4000	25	4000	3 độ	< 450	> 5	37
30×2500	30	2500	3 độ 30 ’	< 450	> 4	37
40×3200	40	3200	3 độ 30 ’	< 450	> 4	90

thông số kỹ thuật máy cắt tôn trung quốc

Loại máy	Khả năng cắt (mm)	Chiều dài cắt (mm)	Hành trình cữ chặn sau (mm)	Góc cắt Độ	Thời gian hết hành trình	Công suất (kW)	Khối lượng (tấn)
6×2500	6	2500	20-600	0.2 – 2 độ	> 20	7.5	5.2
6×3200	6	3200	20-600	0.2 – 2 độ	> 15	7.5	6.4
6×4000	6	4000	20-600	0.2 – 2 độ	> 13	7.5	8.5
6×5000	6	5000	20-800	0.2 – 2 độ	> 10	7.5	13
6×6000	6	6000	20-800	0.2 – 2 độ	> 8	11	16
7×7000	7	7000	20-800	0.2 – 2 độ	> 6	11	21
8×2500	8	2500	20-600	0.2 – 2 độ	> 20	11	5.5
8×3200	8	3200	20-600	0.2 -2 độ Xem thêm: Top 20 mua máy giặt điện máy xanh trả góp hay nhất 2022 \| Đỉnh Review – Dịch Vụ Bách khoa Sửa Chữa Chuyên nghiệp	> 15	11	6.5
12×2500	12	2500	20-800	0.2 – 2.5 độ	> 10	18.5	11
12×3200	12	3200	20-800	0.2 – 2.5 độ	> 8	18.5	12.5
12×4000	12	4000	20-800	0.2 – 2.5 độ	> 7	22	14
13×8000	13	8000	20-800	0.2 – 2.5 độ	> 6	30×2	52
16×2500	16	2500	20-800	0.2 – 2.5 độ	> 10	22	11.5
16×3200	16	3200	20-800	0.2 – 2.5 độ	> 8	22	12.6
16×4000	16	4000	20-800	0.2 – 2.5 độ	> 7	22	15.5
20×2500	20	2500	20-800	0.2 – 3 độ	> 8	22	13.5
20×4000	20	4000	30-800	0.2 – 3 độ	> 6	30	21.5
25×2500	25	2400	30-800	0.2 – 3.5 độ	> 6	37	17

Thông số kỹ thuật máy cắt tôn thủy lực Thụy sĩ

Model	Khả năng cắt		Chiều dài cắt	Góc cắt	Công suất động cơ	Số chân kẹp	Số hành trình dài / phút	Dung tích thùng thủy lực	Hành trình cữ chặn sau	Công suất động cơ cữ chặn sau	Trọng lượng máy	A	B	C	D	E	G	H
	≤ 450N / mm2	≤ 700 / mm2	Chiều dài cắt	Góc cắt	Công suất động cơ	Số chân kẹp	Số hành trình dài / phút	Dung tích thùng thủy lực	Hành trình cữ chặn sau	Công suất động cơ cữ chặn sau	Trọng lượng máy	A	B	C	D	E	G	H
	mm	mm	mm	góc	Kw	cái	Lần / ph	Lít	mm	Kw	Tấn	mm	mm	mm	mm	mm	mm	mm
MGH 3100×6	6	4	3060	1.5 °	11	17	8	170	1000	0.37	7	3340	430	1600	500	1000	800	1825
MGH 3100×10	10	6	3060	2.0 °	22	17	12	170	1000	0.37	9.2	3420	430	1775	500	1000	800	18500
MGH 3100×13	13	8	3060	2.4 °	30	17	12	220	1000	0.37	11.5	3450	430	1985	500	1000	900	2060
MGH 3100×16	16	10	3060	2.7 °	30	17	7	220	1000	0.55	15.5	3410	430	2150	400	1000	900	2230
MGH 3100×20	20	13	3060	3.0 °	37	18	7	280	1000	0.55	19.6	3470	430	2140	400	1000	900	2440
MGH 4100×10	10	6	4060	2.0 °	22	23	10	170	1000	0.37	13	4370	430	1975	400	1000	800	1910
MGH 4100×13	13	8	4060	2.2 °	30	23	8	220	1000	0.37	16.1	4400	430	1975	400	1000	900	2160

6. Giá máy cắt tôn thủy lực

Công ty TNHH Xây Lắp Điện Cường Thịnh xin được cung cấp giá một số loại máy chất lượng của Trung Quốc

Giá máy cắt tôn thủy lực trung quốc QC11K-16×3200

No .	Unit	Item	QC11K 16×3200	Giá
1	mm	Chiều dày cắt lớn nhất	16	750,000,000 vnđ
2	mm	Chiều rộng cắt lớn nhất	3200
3	N / mm2	Lực cắt	450
4	Degree	Góc cắt	0.5 ° — 2.5 °
5	mm	Chiều sâu cắt	100
6	mm	Khoảng cách cữ chặn sau	20-600
7	T / min	Hành trình cắt	6-12
8	mm	Khoảng cách giữa 2 bộ phận kéo	3400
9	mm	Chiều dài lưỡi cắt	3300
10	mm	Chiều cao hoạt động giải trí	800
11	L	Dung tích bình dầu	550
12	Kw	Công suất động cơ	22
13	mm	Kích thước máy	4500×2300 x2500
14	KG	Trọng lượng	11000

Giá máy cắt tôn thủy lực trung quốc SBTCNC-1632

Serial No.	Name	Numerical Value	Unit	Giá
1	Chiều dày cắt lớn nhất	16	mm	850,000,000 vnđ
2	Chiều rộng cắt lớn nhất	3200	mm
3	Lực cắt	450	N / mm2
4	Góc cắt	2 ° 20 ′
5	Hành trình cắt	8	mim-1
6	Khoảng cách giữa 2 cột thủy lực	3465	mm
7	Chiều dài dao cắt	3300	mm
8	Chiều cao bàn thao tác	815	mm
9	Công suất động cơ	18.5	kw
10	Bơm	type	63MCY14-1 B
	Displacement	63	ml / r
	pressure	31.5	Mpa
11	External Dimensions	length	3945
		width	2477
		height	2035
12	weight	13500	kg
