Máy Cắt Laser Fiber MTA-1530 3mx1.5m cắt kim loại

     Máy cắt laser fiber là gì? Máy cắt laser fiber là loại máy cnc hiện đại dùng để cắt kim loại dựa trên sức nóng của tia laser. Tia laser sẽ được bắn ra từ nguồn laser. Tia laser được hội tụ thành chùm tia laser có mật độ công suất cao thông qua hệ thống quang học. Chùm tia laser chiếu vào bề mặt của phôi để phôi đạt đến nhiệt độ nóng chảy hoặc nhiệt độ sôi, trong khi khí áp suất cao phù hợp với chùm tia sẽ thổi bay kim loại nóng chảy hoặc hóa hơi. Với sự chuyển động của chùm tia trên tấm phôi, vật liệu cuối cùng được cắt và xẻ rãnh theo file cắt

     Máy Cắt Laser Fiber MTA-1530 Smart 3mx1.5m có hiệu suất cao, tốc độ nhanh, cắt chính xác, tuổi thọ cao, được khách hàng tin dùng và đánh giá cao.

Máy Cắt Laser Fiber có cấu trúc :

– Khung máy: Hàn mộng từ kim loại tấm

– Nguồn cắt Fiber Laser : Max Photonic / IPG ( người mua tự chọn ) 1KW, 1.5 KW, 3KW, 6KW, 12KW …
– Đầu cắt tự động hóa kiểm soát và điều chỉnh tiêu cự : RAYTOOLS Thụy Sỹ, có năng lực chống va đập, phản ứng vận tốc cao với độ nhấp nhô của phôi cắt
– Hệ thống điều khiển và tinh chỉnh : Hệ thống tinh chỉnh và điều khiển máy laser fiber chuyên được dùng, phong cách thiết kế giao diện trực quan dễ sử dụng
– Màn hình mạng lưới hệ thống tinh chỉnh và điều khiển : 20 inches
– Driver và động cơ : AC Servo YASKAWA
– Bánh răng và hộp số : INDEC – SHIMPO
– Van kiểm soát và điều chỉnh áp suất khí tự động hóa : SMC Nhật
– Van kiểm soát và điều chỉnh điện từ : AIRTAC Đài Loan
– Van kiểm soát và điều chỉnh khí gas cắt Nitơ : AIRTAC Đài Loan
– Thanh ray con trượt : TBI – Đài Loan
– Két nước làm mát đầu cắt Laser : SA – Trung Quốc tự động hóa làm mát cho nguồn cắt và mỏ cắt
– Hệ thống điều hòa cho tủ điện
– Hệ Thống hút bụi bảo vệ bảo đảm an toàn sức khỏe thể chất cho người quản lý và vận hành
– Quạt ly tâm
– Bình bơm dầu tự động hóa, tự động hóa bôi trơn ray trượt, thanh răng, bảo vệ máy hoạt động giải trí trơn tru
– Đầu bép tiết kiệm chi phí khí gas
– Tay cầm tinh chỉnh và điều khiển từ xa thuận tiện thao tác

Máy Cắt Laser Fiber MTA-1530 Smart có thông số kỹ thuật kỹ thuật :

– Hành trình hiệu dụng của máy : ( Dài * Rộng * Cao ) 3050 mm * 1525 mm * 120 mm
– Kích thước máy ( Dài * Rộng * Cao ) 4300 * 2255 * 1650 mm
– Tốc độ vận động và di chuyển không tải tối đa : 80 m / phút
– Gia tốc tối đa : 1G
– Độ đúng chuẩn vị trí hoạt động máy : + 0.05 mm
– Độ đúng mực cắt vuông 30 mm với chiều dày tôn 1 mm : sai số < 0.06 mm - Màn hình hiển thị : 20 inches - Nguồn điện cung ứng : 3P-380 VAC / 50H z - Tổng hiệu suất máy : 39.4 KVA / 59.1 A - Trọng tải bàn cắt : 1 tấn - Tổng khối lượng máy : 4 tấn

Máy Cắt Laser Fiber có những công dụng :

– Công nghệ triển khai đục nhiều tiến trình
– Dữ liệu cắt chuyên nghiệp được lưu sẵn trong mạng lưới hệ thống, cắt đẹp với vận tốc cao
– Tự động kiểm soát và điều chỉnh áp suất khí cắt
– Chức năng mưu trí chống rung khi cắt cạnh góc của tấm

– Thổi sỉ và làm mát lỗ đục
– Nhắc nhở thời gian bảo trì bảo dưỡng

Máy Cắt CNC Laser Fibercó thông số kỹ thuật :

Khung máy nặng, chắc chắn và chính xác

Máy cắt laser fiber có đặc thù cắt gia công sắt kẽm kim loại rất nhanh nên kỹ thuật phong cách thiết kế khung là cực kỳ quan trọng. Máy MTA được phong cách thiết kế khung hàn mộng bằng thép tấm dày từ 10-20 li được gia công trên máy laser hiệu suất lớn .
Các tấm sắt kẽm kim loại dày được cắt mộng đúng chuẩn để hàn lên khung máy với khối lượng trọng tải máy 15 mx3m là 4 tấn. Chúng tôi hàn trọn vẹn là hàn mộng, hàn mộng khác trọn vẹn hàn ghép. Đặc điểm của hàn mộng là những link hàn được khóa cứng với nhau tạo nên cấu trúc chắc như đinh và vững chãi hơn rất nhiều so với hàn ghép bằng thép tấm hoặc một số ít đơn vị chức năng hàn ghép từ thép hộp do vậy khung sẽ không bảo vệ .
Lưu ý thứ 2 khi máy laser fiber hoạt động giải trí, nhiệt độ trong khung máy rất cao vì tia laser chui xuống dưới làm nóng không khí bên trong, hàng loạt phong cách thiết kế của MTA có mạng lưới hệ thống cách nhiệt cho khung, do đó giảm tối đa hiện tượng kỳ lạ ảnh hưởng tác động của nhiệt lên khung, khung máy không bị co và giãn, bảo vệ độ đúng chuẩn sau thời hạn dài sử dụng .
Khung máy sau khi giảm ứng suất biến dạng bên trong sắt kẽm kim loại, không thay đổi cấu trúc khung máy sẽ được phay tinh trên máy phay CNC công nghiệp khổ lớn nhằm mục đích bảo vệ khung máy có độ đúng mực, song song tuyệt đối .

Máy cắt laser fiber có hệ thống truyền động thanh trượt Đài Loan chất lượng cao

– Để cho hệ hoạt động được hoạt động trơn tru thì hệ dẫn động rất quan trọng. Toàn bộ máy laser fiber của MTA được sử dụng thanh ray và thanh răng của Đài Loan có độ đúng chuẩn cao, bền chắc và hoạt động giải trí trơn tru
– Máy sử dụng thanh răng nghiêng đã qua tôi nhiệt và mài phẳng đầu răng, chịu mài mòn có độ đúng chuẩn cao
– Máy sử dụng ray vuông TBI Đài Loan có độ đúng mực cao, vận tốc vận động và di chuyển lớn

Nguồn cắt laser fiber có tuổi thọ trên 100.000 giờ

Nguồn cắt laser
Công suất nguồn laser : 1000 w, 1500 w, 2000 w, 3000 w, 4000 w, 5000W, 6000W ( tùy người mua lựa chọn )
Có 2 loại nguồn người mua hoàn toàn có thể lựa chọn : Nguồn IPG của Đức ( được sản xuất tại Đức / Nga / Mỹ ) hoặc nguồn Max Photonic
– Nguồn IPG của Đức có chất lượng tốt, được tiêu thụ nhiều nhất trên quốc tế lúc bấy giờ. Nguồn hoạt động giải trí ở chính sách chùm tuyệt vời và hoàn hảo nhất, có nguồn năng lượng lớn và không thay đổi cao. Độ mạnh của nguồn hoàn toàn có thể kiểm soát và điều chỉnh trong khoanh vùng phạm vi rộng mà không ảnh hưởng tác động đến thông số kỹ thuật quang học .
– Nguồn laser fiber Max Photonic chất lượng được nhìn nhận cao, được phần đông người mua lựa chọn, chiếm 30 % thị trường tại Trung Quốc, Châu Á Thái Bình Dương, Châu Âu, Châu Mỹ, và những khu vực khác …
Nguồn laser fiber nói chung có đặc thù : tiêu thụ nguồn năng lượng thấp ( chỉ bằng khoảng chừng 20 % ​ ​ – 30 % laser CO2 truyền thống cuội nguồn ) giúp tiết kiện nguồn năng lượng và bảo vệ môi trường tự nhiên. Tỷ lệ quy đổi quang điện lên tới 25-30 %. Tuổi thọ trên 100.000 giờ ( tương tự 12 năm máy chạy liên tục ). Khách hàng gần như không mất ngân sách khi bảo trì nguồn

Máy cắt laser fiber sử dụng đầu cắt laser RayTools Thụy Sỹ tự động lấy nét chiều cao

Raytools là tên thương hiệu đầu cắt laser Thụy Sỹ nổi tiếng trên quốc tế. Đầu cắt laser Raytools có chất lượng tốt, tuổi thọ cao, cho ra loại sản phẩm cắt sắc nét
Đầu cắt laser RayTools tự động hóa kiểm soát và điều chỉnh tiêu cự bằng mạng lưới hệ thống tinh chỉnh và điều khiển. Đầu laser sẽ được kiểm soát và điều chỉnh tự động hóa trong quy trình cắt, bảo vệ khoảng cách cố định và thắt chặt từ thấu kính đến điểm gia công để đạt được chất lượng cắt tốt nhất cho những tấm sắt kẽm kim loại có độ dày và vật tư khác nhau. Bề mặt tấm sắt kẽm kim loại cắt có lượn sóng, tuy nhiên mạng lưới hệ thống vẫn bảo vệ chất lượng cắt tương thích, tránh được những lỗi cắt do mặt phẳng lượn sóng đồng thời bảo vệ đầu cắt không tiếp xúc với vật tư, tránh được việc hư hỏng đầu cắt laser
Áp dụng công nghệ tiên tiến tân tiến giúp thời hạn đục thủng phôi ngắn, tiết kiệm ngân sách và chi phí được 90 % thời hạn đục lỗ thường thì
Hệ thống bảo vệ đầu cắt laser có tính năng chống va chạm, tự động hóa đóng mở mỏ cắt, chịu được áp lực đè nén tốt. Chức năng tự động hóa dừng cắt khi thiết yếu sẽ bảo vệ tốt đầu cắt và giúp tuổi thọ của ống kính lâu hơn. Nó có cảm ứng tự động hóa cảm nhận điện dung từ đầu vòi cắt đến sắt kẽm kim loại bị cắt, tài liệu này sau đó được đưa vào Bộ điều khiển và tinh chỉnh chiều cao tự động hóa

Máy cắt cnc laser fiber sử dụng hệ điều hành máy cắt laser fiber chuyên dụng

Hệ quản lý và điều hành chuyên sử dụng cho máy cắt laser fiber thân thiện, dễ sử dụng, có nhiều công dụng :
– Hỗ trợ Auto, CAD, Corel …

– Có khả năng thiết lập các tham số cắt trong các lớp khác nhau

– Hệ thống có chức năng bù mạch cắt chuyên nghiệp nên đường cắt chính xác

Tốc độ lấy mẫu : 1,000 lần / giây
Độ đúng chuẩn tĩnh : 0.001 mm .
Độ đúng mực động : 0.05 mm .
Phạm vi kiểm soát và điều chỉnh : 0-25 mm .
Tín hiệu truyền mạnh không bị nhiễu. Chiều dài truyền tín hiệu lên đến 100 m .
Hỗ trợ tăng cấp trực tuyến .
Cảnh báo cho hệ điều khiển và tinh chỉnh TT khi vượt ra ngoài đường cắt

Hỗ trợ dò tìm cạnh và cạnh tròn tự động.
Quy trình hiệu chỉnh một cú nhấp chuột, hoạt động thuận tiện, nhanh chóng và dễ dàng. Tự động cân chỉnh quá trình

Hỗ trợ nhảy cóc và phân đoạn đột lỗ .
Giao điện tinh chỉnh và điều khiển của máy trực quan sinh động, dễ sử dụng cho thợ quản lý và vận hành

Máy Cắt CNC Laser Fiber sử dụng hệ thống động cơ Servo Yaskawa Nhật Bản

– Một phần rất quan trọng trong máy cắt laser fiber là mạng lưới hệ thống hoạt động của máy. Máy cắt MTA luôn sử dụng những động cơ servo tên thương hiệu Nhật Bản. Các động cơ được link với hộp số của hãng Indec – Shimpo Nhật Bản. Đặc điểm của hộp số là có độ bù nhiệt và tự bôi trơn trong quy trình sử dụng do vậy mạng lưới hệ thống cơ khí luôn hoạt động giải trí với vận tốc cao nhưng vẫn bảo vệ độ trơn tru, độ đúng chuẩn, cho đường cắt sắc, mịn

– Máy cắt Laser fiber sử dụng động cơ servo Yaskawa đảm bảo khả năng định vị cực kỳ chính xác. Động cơ này có thể tăng tốc nhanh chóng và phương pháp điều khiển vòng kín làm cho máy hoạt động trơn tru mà vẫn chính xác. Đây là loại động cơ chất lượng cao dùng cho máy laser cao cấp

– Động cơ servo trục X: 1 bộ, trục Y: 2 bộ, trục Z: 1 bộ


Xem thêm: Hướng dẫn các bước và thủ tục mua trả góp máy lạnh Điện máy Xanh

Hộp số bánh răng hành tinh INDEC – SHIMPO được lắp cho trục X, Y của máy giúp bảo vệ truyền động và giữ cho máy hoạt động giải trí trơn tru. Hộp số bánh răng hành tinh MTA sử dụng có độ đúng mực cao, hoạt động giải trí bền chắc, tuổi thọ lâu dài hơn, có công nghệ tiên tiến bù nhiệt theo trục và có tính năng không bị rò rỉ dầu, nó tự bôi trơn suốt đời

Máy cắt laser dùng máy tính công nghiệp Advantech

Là dòng máy tính tối ưu dùng cho máy cắt laser fiber sắt kẽm kim loại, được phong cách thiết kế vỏ chuẩn rackmount 4U chuyên sử dụng cho những ứng dụng để lắp tủ rack. Máy tính IPC-610 sử dụng tại những xí nghiệp sản xuất sản xuất tự động hóa, trạm thu phí, bãi xe mưu trí, tự động hóa …
Sự độc lạ của máy tính công nghiệp IPC-610 với dòng máy tính văn phòng ở chỗ máy tính hoàn toàn có thể hoạt động giải trí liên tục 24/24 h tại thiên nhiên và môi trường thao tác khắc nghiệt như : ngoài trời, nhiệt độ cao ( 0-50 oC ), rung, sốc, bụi bẩn … với thời hạn sống trung bình từ 5 năm trở lên .

Máy cắt laser fiber có các thành phần chính của tủ điện là sản phẩm của các thương hiệu nổi tiếng

Các thành phần chính của tủ điện như Attomat, rơ le, khởi động từ của hãng Schneider Pháp có chất lượng tốt, độ đáng tin cậy cao với rất đầy đủ tính năng cho máy laser fiber như bảo vệ quá dòng, quá áp, mất pha, ngắn mạch, quá mạch

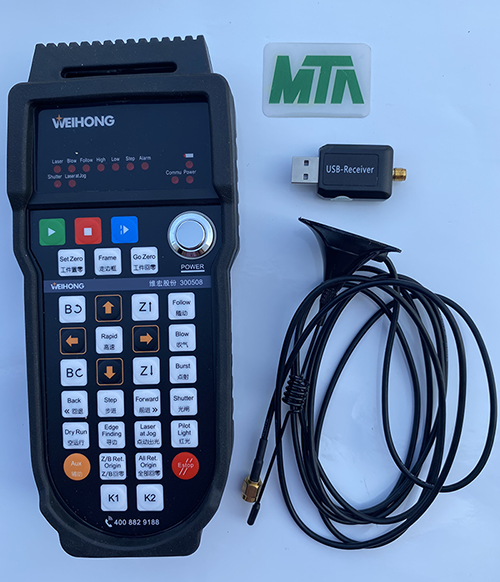

Máy cắt laser fiber MTA sử dụng bộ điều khiển từ xa thuận tiện cho thao tác

Bộ điều khiển và tinh chỉnh không dây thuận tiện và tiết kiệm ngân sách và chi phí thời hạn thao tác, nó hoàn toàn có thể xác định nhanh gọn và thuận tiện cả ba trục X, Y, Z của máy. Bộ tinh chỉnh và điều khiển từ xa cũng được cho phép truy vấn trực tiếp vào những công dụng tìm kiếm độ dài tiêu cự tự động hóa, thanh lọc khí phụ trợ, tạo đường viền, tạm dừng và dừng .
Bộ tinh chỉnh và điều khiển từ xa có nam châm từ, hoàn toàn có thể treo ở bất kể đâu trên máy

Máy cnc laser fiber hệ thống điều hoà công nghiệp cho tủ điện

– Toàn bộ máy cắt laser của MTA sản xuất luôn được trang bị mạng lưới hệ thống điều hòa công nghiệp để bảo vệ thiên nhiên và môi trường hoạt động giải trí lý tưởng cho máy. Điều kiện nhiệt độ và nhiệt độ luôn luôn bảo vệ cho nguồn cắt, máy tính và hệ điều khiển và tinh chỉnh servo cho tuổi thọ lâu bền
– Điều kiện thời tiết của Nước Ta nắng nóng, ẩm thấp theo mùa nên những linh phụ kiện điện tử rất dễ hư hỏng. Nên việc lắp điều hòa là bắt buộc cho một mạng lưới hệ thống không thay đổi và bền chắc .

Máy cắt laser fiber sử dụng van điều tiết SMC của Nhật Bản

Trong máy laser fiber, một phần rất quan trọng để quyết định hành động đường cắt đẹp của máy là mạng lưới hệ thống tinh chỉnh và điều khiển áp suất khí. Quá trình đột và cắt diễn ra luân phiên và liên tục do đó áp suất cũng biến hóa liên tục theo quy trình đó. Máy cắt laser của MTA dùng van tên thương hiệu nổi tiếng SMC Nhật Bản. Van SMC điều khiển và tinh chỉnh áp suất luôn duy trì một áp suất không thay đổi và đúng mực do vậy tạo ra đường cắt đều và đẹp cho loại sản phẩm cắt của máy, tiết kiệm ngân sách và chi phí khí cắt .

Máy cắt cnc laser fiber có hệ thống làm mát bằng nước tự động

Hệ thống làm mát bằng nước được thiết kế riêng cho máy cắt laser fiber, tự động giữ cho nhiệt độ của đầu cắt và nguồn cắt laser ở mức tiêu chuẩn, đảm bảo đầu cắt và nguồn cắt không bị hư hỏng. Khi nhiệt độ nước cao hơn nhiệt độ quy định, Hệ thống làm mát bằng nước sẽ tự động làm lạnh, khi nhiệt độ nước dưới nhiệt độ quy định, nó sẽ tự động dừng lại

Máy cắt laser fiber có hệ thống hút bụi ly tâm

Hệ thống hút bụi giúp làm sạch môi trường tự nhiên thao tác trong quy trình cắt, bảo vệ sức khỏe thể chất của người quản lý và vận hành. Đồng thời mạng lưới hệ thống hút bụi sẽ hạn chế những bụi sắt kẽm kim loại bay vào mạng lưới hệ thống điều khiển và tinh chỉnh và bi trượt của máy

Video giới thiệu chi tiết máy cắt Laser Fiber MTA

Sản phẩm của Máy Cắt Laser Fiber

Ứng dụng của máy cắt laser fiber

– Cắt hoa văn trong kiến thiết xây dựng, hoa văn cửa cổng, cầu thang, lan can, vách ngăn …
– Các loại sản phẩm sắt mỹ thuật : đèn, tranh hình nghệ thuật và thẩm mỹ, , ,
– Cắt những chi tiết cụ thể máy
– Cắt những mẫu sản phẩm cho ngành chế tạo máy, sản xuất xe hơi, ngành y tế, quảng cáo …

Ưu điểm khi gia công bằng máy Laser Fiber

Cắt sắt kẽm kim loại bằng máy cắt laser có nhiều ưu điểm : Độ đúng chuẩn cao, cắt nhanh, máy tự động hóa cắt hình theo file cắt mà không bị số lượng giới hạn mẫu cắt, nét cắt mịn, ngân sách quản lý và vận hành máy thấp
– Máy cắt laser fiber có tốc đô cắt nhanh, hiệu suất cao, đường cắt không có bavia nên không phải gia công lại, tiết kiệm chi phí thời hạn và ngân sách
– Vùng bị ảnh hưởng tác động nhiệt nhỏ, vết cắt nhỏ, từ 0.1 mm0. 3 mm
– Máy cắt laser fiber hoàn toàn có thể gia công được những chi tiết cụ thể phức tạp, nhu yếu đúng chuẩn cao
– Chất lượng đường cắt tốt, bảo vệ tính đồng đều giữa những loại sản phẩm, sai số rất nhỏ, tương thích sản xuất với số lượng lớn
– Có thể cắt được những tấm phôi có độ dày khác nhau một cách thuận tiện
– Tiêu thụ nguồn năng lượng thấp, ngân sách quản lý và vận hành máy thấp, tiết kiệm ngân sách và chi phí lao động
– Độ không thay đổi của máy cao, thuận tiện cho việc bảo dưỡng, ngân sách bảo dưỡng thấp
Máy cắt laser fiber đang dần thay thế sửa chữa những chiêu thức cắt sắt kẽm kim loại truyền thống cuội nguồn .

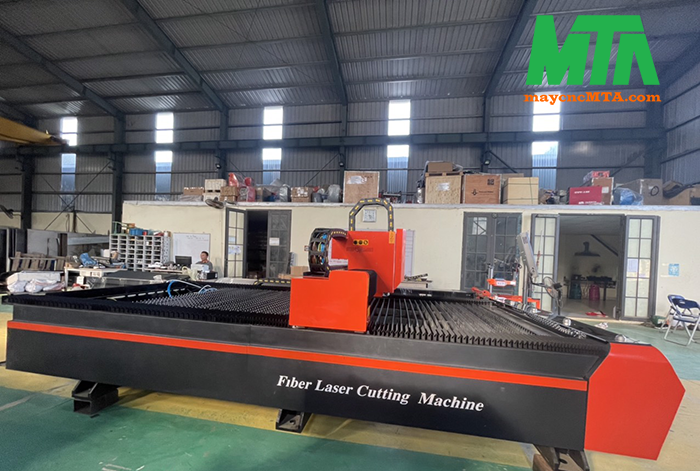

Xuất cẩu máy cắt laser fiber tại nhà máy MTA

Xuất máy cắt laser fiber tại công ty MTA

VIDEO CẮT TEST SẢN PHẨM:

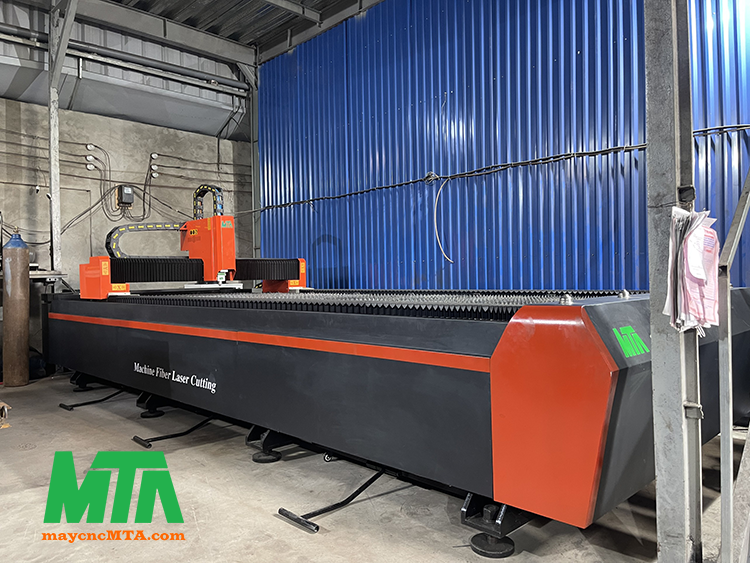

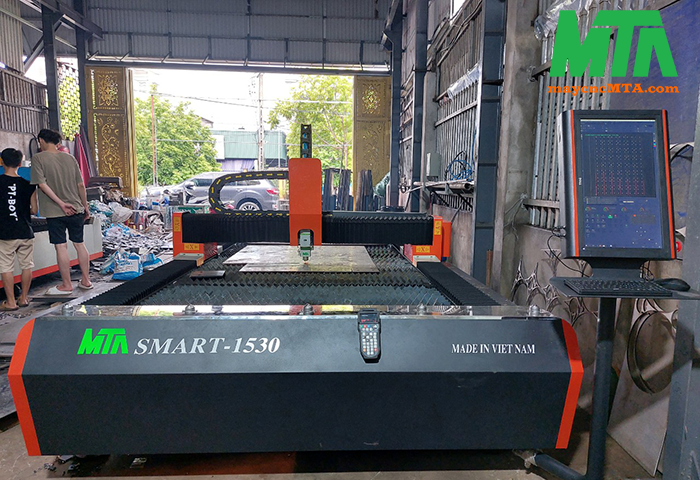

Lắp đặt máy cắt Laser Fiber MTA tại xưởng khách hàng

Máy cắt Laser Fiber MTA được lắp ráp tại Tỉnh Nam Định

Một người mua khác tại Tỉnh Nam Định mua dàn máy cắt Laser Fiber thứ 2 của MTA .

Máy cắt Laser Fiber MTA 1530 được lắp ráp tại Quận 12 – TP TP HCM

Máy cắt Laser Fiber MTA 1530 được lắp ráp tại Hải Phòng Đất Cảng

Máy cắt Laser Fiber MTA 1530 được lắp ráp tại Thành Phố Hà Nội

Máy cắt Laser Fiber MTA 1530 được lắp ráp tại Bình Phước
