Mạch Bảo Vệ Pin 18650 BMS 3.7V 4S 16.8V 40A – Hệ 4 Cell Nối Tiếp

Mạch Bảo Vệ Pin 18650 BMS 4S 16.8V 40A – Hệ 4 Cell Nối Tiếp



Bạn đang đọc: Mạch Bảo Vệ Pin 18650 BMS 3.7V 4S 16.8V 40A – Hệ 4 Cell Nối Tiếp

TÍNH NĂNG SẢN PHẨM

– Mạch Bảo Vệ Pin 18650 BMS 4S 16.8 V 40A – Hệ 4 Cell Nối Tiếp là mẫu sản phẩm thường dùng để làm mạch bảo vệ khi lắp ráp sử dụng pin cho những mẫu sản phẩm như xe đạp điện điện, xe máy điện, … hay cho những đòng máy khoan cần dòng sử dụng cao .
– Mạch có size nhỏ gọn, khối lượng nhẹ nên rất thuận tiện khi sử dụng .
– Tùy thuộc vào nhu yếu sử dụng mà tất cả chúng ta nên lựa chọn cho mình những loại sản phẩm sao cho tương thích nhất

THÔNG SỐ KĨ THUẬT

– Sử dụng sạc : 16.8 V ( 4.2 V x 4 cell )
– Điện thế xả cạn của mạch : 14.4 V
– Điện thế sạc đầy cảu mạch : 16.8 V
– Dòng xả liên tục ( hoạt động giải trí ) : 40A
– Dòng xả quá tải ( tức thời ) : 90A
– Sạc xả chung 1 cổng
– Có chính sách cân đối Cell pin
– Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít, máy cưa, … có mức điện thế từ 14.4 V – 14.8 v
– Số cell sử dụng : 4 cell Li-ion hoặc 4 cặp ( 8 cell ) cell Li-ion mắc tiếp nối đuôi nhau, thậm chí còn nhiều hơn nữa ( 12, 16 cell, .., ) tùy vào nhu yếu và diện tích quy hoạnh vỏ pin mà hoàn toàn có thể lắp nhiều cell song song hơn để có hiệu suất cũng như dòng tải pin lớn hơn

HƯỚNG DẪN KẾT NỐI

Bước 1 :

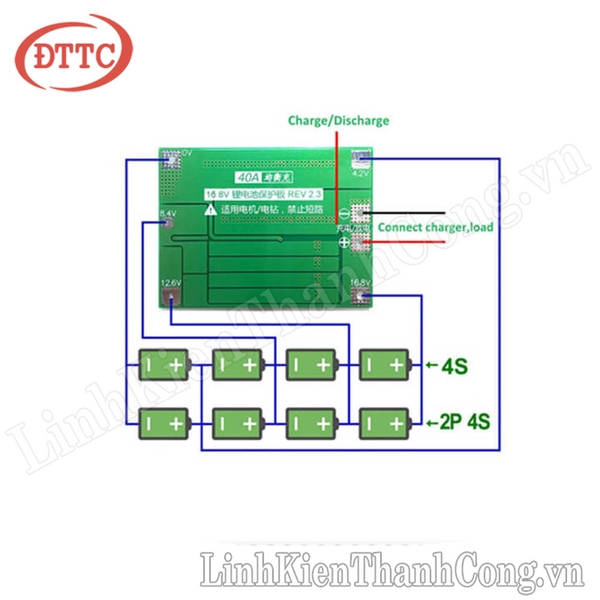

– Kết nối 4 cell pin nối tiếp như ảnh bên dưới (Các cực âm/dương pin nối đúng như bên dưới)

Xem thêm: Tháng 5 mua Tivi tại Điện máy Xanh, đếm quà mỏi tay

Bước 2 :
– Kết nối bộ sạc như hình bên dưới để sạc xả pin trong quy trình sử dụng .

Khuyến nghị:

– Đây là mạch sạc và bảo vệ pack pin Li-ion, đa năng, trọn vẹn không phải mạch pin máy khoan hay của riêng bất kể thiết bị nào. Mạch này hoàn toàn có thể sử dụng cho nhiều thiết bị dùng pin sạc khác nhau .
– Nếu đóng 4S-1 P ( 4 cell tiếp nối đuôi nhau ) thì nên chọn cell có dòng xả từ 15C – 20C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn ( dòng xả cao ) .
– Nếu đóng 4S-2 P ( 4 cặp cell tiếp nối đuôi nhau ) thì nên chọn cell có dòng xả từ 10C – 15C khi lắp pin máy khoan, bắt vít, máy cưa tải lớn ( dòng xả cao ) .
– Tuy nhiên nếu chỉ dùng cho máy bắt vít hoặc khoan có hiệu suất nhỏ thì hoàn toàn có thể chọn cell có dòng xả 5C – 10C thay thế sửa chữa .
– Các cell ( cặp cell ) phải đều volt với nhau trước khi lắp vào mạch .
– Hàn theo thứ tự từ B – ( 0V ), 4.2 V, 8.4 V, 12.6 V và B + ( 16.8 V ) .
– Các chân – và + là 2 đường ra tải và cũng là 2 đường sạc vào. Không sử dụng đồng thời ngõ này cùng lúc 2 công dụng. Nghĩa là sạc thì không mở máy và nếu mở máy thì rút sạc khỏi mạch pin .

HÌNH ẢNH SẢN PHẨM
