IGBT là gì? IGBT có chức năng gì trong máy hàn điện tử.

Công nghệ IGBT là một khái niệm gần đây được nhắc đến khá nhiều. Nhiều người khi đi mua máy hàn thường được những chủ shop hoặc nhân viên cấp dưới tư vấn về công nghệ IGBT nhưng hầu hết người dùng lại không mấy hiểu về công nghệ tiên tiến này .

IGBT là một công nghệ mới tiên tiến mà đa phần các loại máy hàn điện tử và máy cắt Plasma ngày nay đều sử dụng.

Bạn đang đọc: IGBT là gì? IGBT có chức năng gì trong máy hàn điện tử.

Vậy IGBT là gì ?
– IGBT là từ viết tắt của cụm từ tiếng anh ( Insulated Gate Bipolar Transistor ) là một linh phụ kiện bán dẫn hiệu suất 3 cực được ý tưởng bởi Hans W. Beck và Carl F. Wheatley vào năm 1982. IGBT phối hợp năng lực đóng cắt nhanh của MOSFET và năng lực chịu tải lớn của transistor thường. Mặt khác IGBT cũng là thành phần điều khiển và tinh chỉnh bằng điện áp, do đó hiệu suất tinh chỉnh và điều khiển nhu yếu sẽ cực nhỏ .

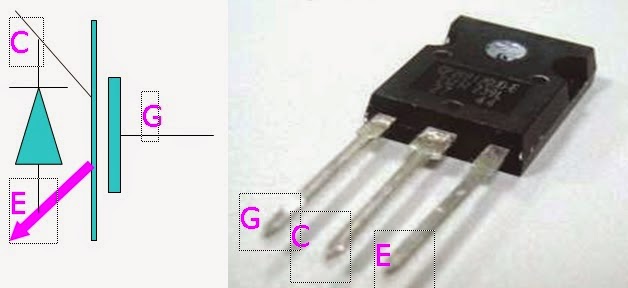

Hình ảnh và sơ đồ của IGBT

Cấu tạo và nguyên lý hoạt động của IGBT:

Về cấu trúc bán dẫn, IGBT rất giống với MOSFET, điểm khác nhau là có thêm lớp nối với collector tạo nên cấu trúc bán dẫn p-n-p giữa emiter ( tương tự như cực gốc ) với collector ( tựa như với cực máng ), mà không phải là n-n như ở MOSFET. Vì thế hoàn toàn có thể coi IGBT tương tự với một transistor p-n-p với dòng base được điều khiển và tinh chỉnh bởi một MOSFET .

Cấu trúc IGBT điển hình

Dưới tính năng của áp tinh chỉnh và điều khiển Uge > 0, kênh dẫn với những hạt mang điện là những điện tử được hình thành, giống như ở cấu trúc MOSFET.Các điện tử chuyển dời về phía collector vượt qua lớp tiếp giáp n-p như ở cấu trúc giữa base và collector ở transistor thường, tạo nên dòng collector .

Những ưu điểm và hạn chế của IGBT:

Xem thêm: Top 10 tủ lạnh bán chạy nhất tháng 05/2022 tại Điện máy XANH

Ưu điểm :
– Cho phép đóng cắt thuận tiện, công dụng điều khiển và tinh chỉnh nhanh
– Chịu áp lớn hơn MOS, thường 600V tới 1.5 kV, những loại lớn hơn thì hơi đặc biệt quan trọng .
– Tải dòng lớn, cỡ giao động 1KA. Sụt áp bé và cũng điều khiển và tinh chỉnh bằng áp
IGBT lúc bấy giờ được người ta kỳ vọng nó từ từ sẽ sửa chữa thay thế toàn bộ những loại khóa còn lại. Bên cạnh những ưu điểm tiêu biểu vượt trội thì vẫn còn một số ít những hạn chế nhất định .

Hạn chế:

– Công suất vừa và nhỏ .
– Tần số thấp hơn nhiều so với MOSFET. Do vậy, với những ứng dụng cần tần số cao áp 400V thì MOSFET vẫn được ưu tiên. Nếu IGBT hoạt động giải trí ở tần số cao thì sụt áp sẽ lớn .

 Máy hàn điện tử (máy hàn Inverter) áp dụng công nghệ IGBT:

So với các dòng máy hàn cơ trước đây thì dòng máy hàn điện tử ứng dụng công nghệ IGBT hiện đại và tiên tiến hơn. Vậy ưu điểm vượt trội của máy hàn ứng dụng công nghệ IGBT là gì?
– Tiết kiệm điện hơn.
– Dòng hàn ổn định.
– Mối hàn đẹp và sáng hơn, không có xỉ vì dòng hàn cao hơn.
– Trọng lượng nhẹ, dễ sử dụng

Xem thêm: Tivi, Smart TV, 4K, OLED, QLED chính hãng giá rẻ tại Thiên Nam Hòa

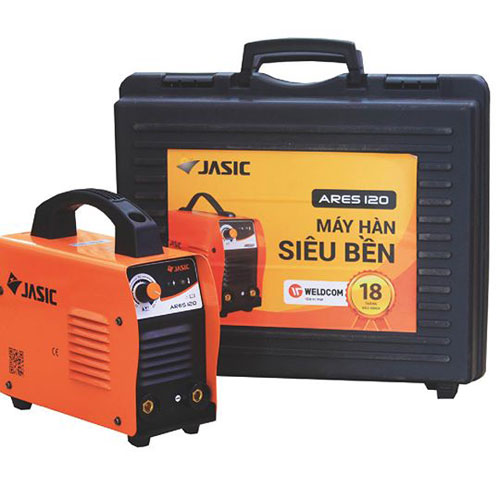

Máy Hàn Que Jasic được áp công nghệ IGBT

Bạn có thể tìm hiểu về máy hàn Jasic tại đây:
